- Visión General
- Descripción del producto
Información Básica.
No. de Modelo.
AC-868
temperatura de funcionamiento
-10ºc-+65ºc.
grado de protección
ip65
número de cartas guardadas
16000
método de visualización
pantalla lcd dot matrix con retroiluminación
tipo de idioma
chino tradicional/inglés
número de llaves
16 teclas (10 teclas numéricas, *#, 4 teclas de función)
rs485 interfaz
1, disponible para actualizaciones de dispositivos
interfaz ethernet
reservado (opcional)
wiegand en interfaz put
1
interfaz de salida de alarma
1, no/nc opcional
interfaz de entrada no aislada
4
interfaz de salida oc
6
tamaño
128 x 87 x 46 mm
puerta abierta hacia fuera
1, incluyendo com/no/nc
Paquete de Transporte
Cartons
Especificación
11.35*4.68*4.77cm
Marca Comercial
JUTAI
Origen
China
Código del HS
9031809090
Capacidad de Producción
500000/Year
Descripción de Producto
1. Introducción del producto

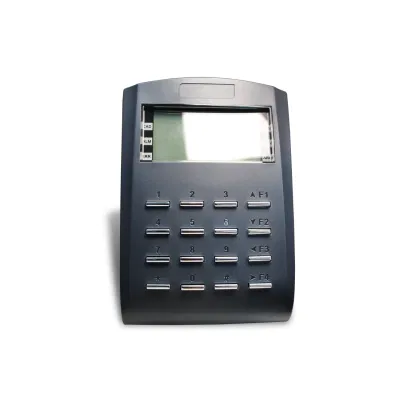

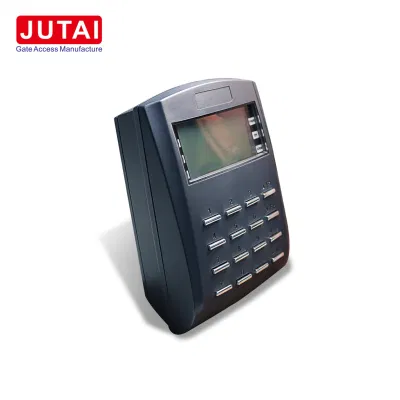

AC-868 lector independiente, que puede usarse de forma independiente. Tiene una pantalla LCD integrada, que puede mostrar el número de la tarjeta, y puede ser personalizado por EL LOGOTIPO de la empresa, teclado de contraseña integrado, tarjeta de soporte y la contraseña de la tecla para abrir la puerta, puede cifrar 13. 56MHz, soporte tarjeta EM y tarjeta MIFARE, fácil de usar, almacenamiento de datos fiable, integrado con gestión y control automático, ampliamente utilizado en oficinas, supermercados, centros comerciales, puntos escénicos, puertas automáticas y otros campos.
2.Lista de embalaje
| Nombre | Especificación | Cantidad |
| AC-868 | 1 | |
| Manual | 1 | |
| Enchufe de pared | 4 | |
| Tornillo | Ф 3 mmX25 mm | 4 |
| Tira de silicona impermeable | Ф 2mm | 1 |
3.Características
| Características | Descripción |
| Gran capacidad | Admite almacenamiento de 16000 números de tarjeta |
| Pantalla LCD de cristal líquido | Puede mostrar fácilmente el número de tarjeta y EL LOGOTIPO corporativo |
| Admite la tarjeta de almacenamiento con número de serie | Mejorar la eficiencia de la introducción del número de tarjeta |
| Varias maneras de abrir la puerta | Métodos flexibles de apertura de puertas, deslizamiento de tarjetas de soporte, contraseña o tarjeta+contraseña |
| Fácil de usar | Agregar y eliminar tarjetas se puede realizar fácilmente sin un ordenador |
| Amplia gama de aplicaciones | Control de entrada de puerta, acceso de puerta, control de puerta de barrera, aplicaciones de gestión de acceso |
| Tipo de lectura de tarjeta | Tarjeta EM/tarjeta Mifare (puede ser el ajuste) |
| Frecuencia de cifrado | 13,56MHz |
4.Tamaño
5. Funcionamiento de la tarjeta
Nota: La contraseña inicial es: *123456#, en la configuración , * es la tecla de retorno, # es la tecla de confirmación
1. Introduzca la tarjeta
| Introducción de código de identificación | Pass * Password # 1 1 Dirección de usuario # Enter Los primeros 5 dígitos del código ID #Introduzca la Los últimos 5 dígitos del código ID # |
| Entrada de inducción de tarjeta ( número de tarjeta continua) | Pass * Password # 1 2 Introduzca el número de dirección inicial Establezca el número de hojas # 1 #Credit card # |
| Entrada de inducción de tarjeta ( número de tarjeta discontinua) | Pass * Password # 1 2 Entrada START addr # establecer el número de hojas #0 # Tarjeta de crédito Tarjeta de crédito.... # |
2. Tarjeta de pausa
| Pausa de intervalo de direcciones | Pass* Password # 1 3 Entrada START dir # Entrada no dir. final |
| Código de identificación suspensión | Pase * Contraseña # 14 # Introduzca los primeros 5 Dígitos del código de identificación #Introduzca los últimos 5 dígitos Del código ID # |
3. Retirar tarjeta
| Eliminación del intervalo de direcciones | Pass * Password # 1 5 Entrada dir. De inicio i # Dirección final de entrada # |
| Eliminación del código de identificación | Pass * Password # 1 6 Introduzca los primeros 5 Dígitos del código ID # Introduzca los últimos 5 Dígitos del código ID # |
4. Tarjeta de recuperación
| Restauración del intervalo de direcciones | Pass * Password # 17 Entrada START dir # Entrada no dir. final |
| Recuperación de código de identificación | Pass * Password # 1 8 Introduzca los primeros 5 Dígitos del código ID # Introduzca los últimos 5 Dígitos del código ID # |
5. Control de una salida
| Activar control | Pass * Password # 1 9 Introduzca el número de dirección inicial Introduzca el número de endaddr 1 # |
| Desactivar control | Pase una contraseña # 1 9 Introduzca el número de dirección inicial Introduzca el número de dirección final 0 # |
6. Información del usuario
| Contraseña | Pass * Password # 2 1 Dirección de usuario # Input contraseña # | |
| Configurar tarjeta apertura método | No válido | Pass * Password # 2 2 Introduzca el número de dirección inicial Introduzca el número de dirección final 0 # |
| Tarjeta | Pass * Password # 2 2 Introduzca el número de dirección inicial Introduzca el número de dirección final 1 # | |
| Tarjeta o PIN | Pass * Password # 2 2 Introduzca el número de dirección inicial Introduzca el número de dirección final 2 # | |
| Tarjeta y PIN | Pass * Password # 2 2 Introduzca el número de dirección inicial Introduzca el número de dirección final 3 # | |
| Extender opciones | Desactive el control de entrada y salida | Pass * Password # 2 3 Introduzca el número de dirección inicial 0 # |
| Activar el control de una en una | Pass * Password # 2 3 Introduzca el número de dirección inicial 1 # | |
| Nota: La tarjeta Patrol es un elemento que se puede configurar pero no tiene función | ||
7. Parámetros máquina tarjeta(1)
| OnOff openzone | Desactivar la apertura temporizada de la puerta | Pase * Contraseña # 3 2 0 # 0 # 0 # 0 # |
| Activar la apertura temporizada de la puerta | Pase * Contraseña # 3 2 1 # 1 # 1 # 1 # | |
| Ajuste de tiempo de acción de bloqueo de puerta | Pass * Password # 3 3 Introduzca la hora de la acción Del controlador principal # Introduzca la hora de la acción de WG # | |
| Ajuste del tiempo de espera de apertura de la puerta | Pass * Password # 3 4 Introduzca el número de Segundos que espera el controlador host #Introduzca el número de segundos Para esperar al número de WG | |
| Ajuste de la hora de la acción de salida de alarma | Pass * Password # 3 5 Entrada de la acción de salida de alarma segundos # | |
| Ajuste del tiempo de retardo de salida de alarma | Pass * Password # 3 6 Introduzca el número de segundos para retrasar la salida de alarma # | |
| Ajuste del tiempo de retardo de inicio de alarma | Pass * Password # 3 7 Introduzca el número de Segundos para retrasar el inicio de la entrada de la guardia # intervalo de salida de advertencia # | |
| Configuración de contraseña de alerta | Pass * Password # 3 8 Introduzca la contraseña de alerta | |
| Configuración de longitud de contraseña de usuario | Pass * Password # 3 9 Introduzca la longitud de la contraseña de usuario # Introduzca el número de tarjeta longitud de byte # Introduzca la tarjeta formato de visualización de números (0: NO , 1:WG , 2: ABA , 3: HEX , 4: WG26 , 5: ABA8) # | |
8. Parámetros máquina tarjeta(2)
| Ajuste del bloqueo automático de las puertas | Desactive el bloqueo automático | Pase * Contraseña # 4 1 0 # 0 # |
| Activar bloqueo automático | Pase * Contraseña # 4 1 1 # 1 # | |
| Botón de apertura de puerta activar ajuste | Desactivar el botón de apertura de puerta | Pase * Contraseña # 4 2 0 # 0 # |
| Habilitar puerta abierta botón | Pase * Contraseña # 4 2 1 # 1 # | |
| Varios ajustes | Prohibir cualquier tarjeta leyendo tarjeta | Pase * Contraseña # 4 3 0 # 0 # Introduzca si el Wiegand y el controlador principal comparten el puerta (0: NO,1: SÍ) # Introduzca el intervalo de tiempo entre la lectura repetida de la misma n.o de tarjeta Introduzca el número máximo de errores de entrada continua dentro de 30 segundos # |
| Activar cualquier fila de lector de tarjetas | Pase * Contraseña # 4 3 1 # 1 # Introduzca si el Wiegand y el controlador principal comparten el puerta (0: NO, 1:SÍ) # Introduzca el intervalo de tiempo entre la lectura repetida de la misma Número de tarjeta Introduzca el número máximo de errores de entrada continua en 30 segundos # | |
| Nota: Tiempo de asistencia, verificar contraseña, botón para abrir la puerta, todo puede ser St pero no tiene función | ||
| Ajuste de alarma de apertura forzada de puerta | Desactivar puerta abierta forzada para generar alarma | Pase * Contraseña # 4 4 0 # 0 # |
| Activar la apertura forzada de la puerta para generar la alarma | Pase * Contraseña # 4 4 1 # 1 # | |
| Cierre la puerta para cancelar la alarma ajuste | Desactivar cierre la puerta a. desarmar la alarma | Pase * Contraseña # 4 5 0 # 0 # |
| Habilitar puerta cerrar para descartar alarma | Pase * Contraseña # 4 5 1 # 1 # | |
| control de salida uno en uno | Desactive el control de entrada y salida | Pase * Contraseña # 4 6 0 # Introduzca la dirección de control del controlador principal (0: Salida, 1 entrada) # 0 # Introduzca la dirección del sistema WG (0: Salida, 1: Entrada) # |
| Activar el control de una en una | Pase * Contraseña # 4 6 1 # Introduzca la dirección de control del controlador principal (0: Salida, 1 entrada) # 1 # Introduzca la dirección del sistema WG (0: Salida, 1: Entrada) # | |
| restaurar los valores predeterminados de fábrica | Pass * Password # 49 Introduzca el elemento para restablecer la configuración de fábrica (0: Parámetros del sistema, 1: Ajustes del usuario, 2: Sistema y usuario) | |
9. Caja de herramientas
| configuración de idioma | Chino | Pase * Contraseña # 5 1 0 # |
| Inglés | Pase * Contraseña # 5 1 1 # | |
| Administrador configuración de contraseña | Contraseña * Contraseña # 5 2 Introduzca la contraseña # | |
| Configuración del ámbito del administrador | Pass * Password # 5 3 Introduzca la dirección inicial # Introduzca el número de dirección final | |
| Apertura ajuste de horas | Pass * Password # 5 6 Grupo de entrada # Introduzca la hora (en un plazo de 24 horas) , si el host de entrada es válido (0: No válido, 1: Válido) # Introduzca el ciclo en secuencia (0: No válido, 1: Válido) # | |
| Sistema de visualización información | Pase * Contraseña # 5 7 | |
| Ajuste del reloj | Pase * Contraseña # 5 8 Siga la fecha (año-mes-día) y, a continuación, introduzca la hora (hora,minuto,segundo)en el turno # Introduzca el modo de visualización de fecha (0:día/mes, 1:mes/día) # | |
| Volver a la página principal | Pase * Contraseña # 6 | |
| Establecer alerta | Pase * Contraseña # 7 | |
10. Parámetros de productos
| Potencia de trabajo | DC 9-20V (con protección contra polaridad inversa) 0,3A@12V |
| Temperatura de funcionamiento | -10"C~+65'C |
| Grado de protección | IP65 |
| Número de cartas guardadas | 16000 |
| Método de visualización | Pantalla LCD DOT Matrix con retroiluminación |
| Tipo de idioma | chino tradicional/inglés |
| Número de llaves | 16 teclas (10 teclas numéricas , *#, 4 teclas de función) |
| RS485 interfaz | 1, disponible para actualizaciones de dispositivos |
| Interfaz Ethernet | Reservado (opcional) |
| Interfaz de entrada Wiegand | 1 |
| Interfaz de salida de puerta abierta | 1 , INCLUIDO COM/NO/NC |
| Interfaz de salida de alarma | 1, NO/NC opcional |
| Interfaz de entrada no aislada | 4 |
| Interfaz de salida OC | 6 |
| Indicación DE estado LED | Indicador de alimentación, indicador de alarma, indicador de error, indicador de advertencia, indicador de lectura de tarjeta, indicador de modo de programación |
| Tamaño | 128 x 87 x 46 mm |
11. Definición de cableado
12. Escenarios de aplicación de productos
1. Aplicación de control de acceso (bloqueo de ánodo)
2. Aplicación de control de acceso ( bloqueo de cátodo)
3. Aplicación de control de acceso ( bloqueo magnético)
4 . Aplicación de la puerta de conexión (JUTAI BR-110)
5 . Diagrama de cableado de todo el conjunto de aplicaciones de control de acceso
Certificado
Embalaje/Envío
Más y más detalles por favor, escanee JUTAI Código QR oficial:
